1、CAT24CXX分頁讀、寫數據原理

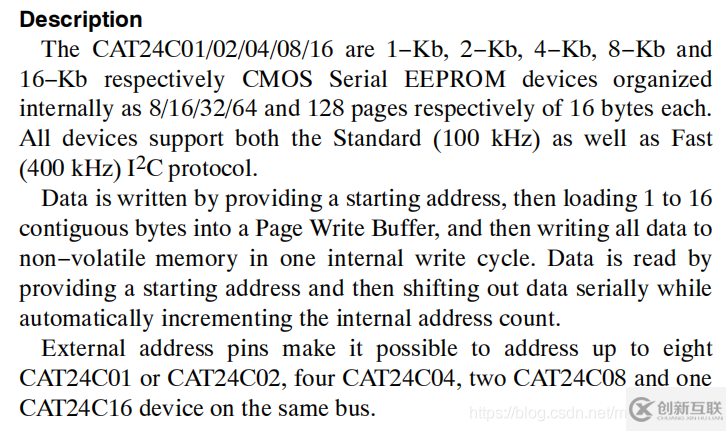

CAT24C08，共有8KB的存儲空間，可通過A2、a9和a8，來選擇設備地址區域，也就是=8個地址區域，每個地址區域有64頁，每頁16個字節， 故：64X16X8=8192B，也就是8KB。

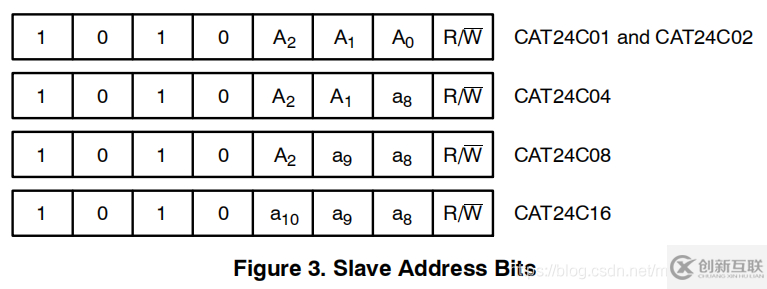

A2、a9和a8選擇地址區域，數值范圍如下表所示：

A2	a9	a8
0	0	0	地址區域0
0	0	1	地址區域1
0	1	0	地址區域2
0	1	1	地址區域3
1	0	0	地址區域4
1	0	1	地址區域5
1	1	0	地址區域6
1	1	1	地址區域7

所以，可將配置數據按照以下地址塊分配：

地址區域0	配置1數據：0Byte~1000Byte
地址區域1	配置2數據：1001Byte~1100Byte 配置3數據：1101Byte~1200Byte 配置4數據：1201Byte~1300Byte

2、代碼實現

本代碼驅動過程并沒有什么變化，重點在于處理地址位，一般情況下我們默認使用地址區域0就滿足開發需求，現在需要在讀、寫地址位基礎上按位或地址區域。

使用地址區域0的時候，可默認地址位為：0XA0，讀、寫數據，地址如下所示：

  uint8_t dev_addr_r = dev_addr | 0x01;
  uint8_t dev_addr_w = dev_addr & 0xFE;

使用地址區域1的時候，可默認地址位為：0XA2，讀、寫數據，地址如下所示：

  uint8_t dev_addr_r = dev_addr | 0x01;
  uint8_t dev_addr_w = dev_addr & 0xFE;
