前一篇文章主要講了自定義View為什么要重載onMeasure()方法，那么，自定義ViewGroup又都有哪些方法需要重載或者實現呢 ？

我們提供的服務有：成都網站制作、成都做網站、微信公眾號開發、網站優化、網站認證、通許ssl等。為成百上千家企事業單位解決了網站和推廣的問題。提供周到的售前咨詢和貼心的售后服務，是有科學管理、有技術的通許網站制作公司

Android開發中，對于自定義View，分為兩種，一種是自定義控件（繼承View類），另一種是自定義布局容器（繼承ViewGroup）。如果是自定義控件，則一般需要重載兩個方法，一個是onMeasure()，用來測量控件尺寸，另一個是onDraw()，用來繪制控件的UI。而自定義布局容器，則一般需要實現/重載三個方法，一個是onMeasure()，也是用來測量尺寸；一個是onLayout()，用來布局子控件；還有一個是dispatchDraw()，用來繪制UI。

本文主要分析自定義ViewGroup的onLayout()方法的實現。

ViewGroup類的onLayout()函數是abstract型，繼承者必須實現，由于ViewGroup的定位就是一個容器，用來盛放子控件的，所以就必須定義要以什么的方式來盛放，比如LinearLayout就是以橫向或者縱向順序存放，而RelativeLayout則以相對位置來擺放子控件，同樣，我們的自定義ViewGroup也必須給出我們期望的布局方式，而這個定義就通過onLayout()函數來實現。

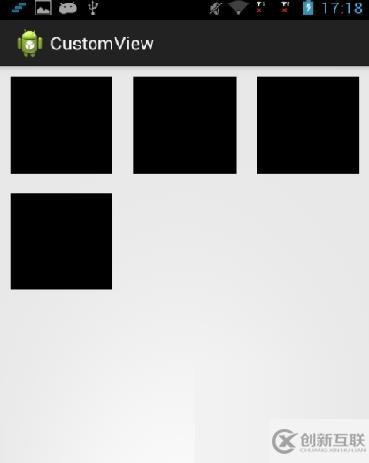

我們通過實現一個水平優先布局的視圖容器來更加深入地了解onLayout()的實現吧，效果如圖所示（黑色方塊為子控件，白色部分為自定義布局容器）。該容器的布局方式是，首先水平方向上擺放子控件，水平方向放不下了，則另起一行繼續水平擺放。

    1.  自定義ViewGroup的派生類

    第一步，則是自定ViewGroup的派生類，繼承默認的構造函數。

public class CustomViewGroup extends ViewGroup {

   public CustomViewGroup(Context context) {
       super(context);
    }

   public CustomViewGroup(Context context, AttributeSet attrs) {
       super(context, attrs);
    }

   public CustomViewGroup(Context context, AttributeSet attrs, intdefStyle) {
       super(context, attrs, defStyle);
    }
}

    2.  重載onMeasure()方法

    為什么要重載onMeasure()方法這里就不贅述了，上一篇文章已經講過，這里需要注意的是，自定義ViewGroup的onMeasure()方法中，除了計算自身的尺寸外，還需要調用measureChildren()函數來計算子控件的尺寸。

    onMeasure()的定義不是本文的討論重點，因此這里我直接使用默認的onMeasure()定義，當然measureChildren()是必須得加的。

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    super.onMeasure(widthMeasureSpec, heightMeasureSpec);
    measureChildren(widthMeasureSpec, heightMeasureSpec);
}

    3.  實現onLayout()方法

    onLayout()函數的原型如下：

//@param changed 該參數指出當前ViewGroup的尺寸或者位置是否發生了改變
//@param left top right bottom 當前ViewGroup相對于其父控件的坐標位置
protected void onLayout(boolean changed,int left, int top, int right, int bottom);

    由于我們希望優先橫向布局子控件，那么，首先，我們知道總寬度是多少，這個值可以通過getMeasuredWidth()來得到，當然子控件的寬度也可以通過子控件對象的getMeasuredWidth()來得到。

    這樣，就不復雜了，具體的實現代碼如下所示：

protected void onLayout(boolean changed, int left, int top, int right, int bottom) {

    int mViewGroupWidth  = getMeasuredWidth();  //當前ViewGroup的總寬度

    int mPainterPosX = left;  //當前繪圖光標橫坐標位置
    int mPainterPosY = top;  //當前繪圖光標縱坐標位置

    int childCount = getChildCount();
    for ( int i = 0; i < childCount; i++ ) {

        View childView = getChildAt(i);

        int width  = childView.getMeasuredWidth();
        int height = childView.getMeasuredHeight();

        //如果剩余的空間不夠，則移到下一行開始位置
        if( mPainterPosX + width > mViewGroupWidth ) {
            mPainterPosX = left;
            mPainterPosY += height;
        }

        //執行ChildView的繪制
        childView.layout(mPainterPosX,mPainterPosY,mPainterPosX+width, mPainterPosY+height);

        //記錄當前已經繪制到的橫坐標位置
        mPainterPosX += width;
    }
}

    4. 布局文件測試

    下面我們就嘗試寫一個簡單的xml文件，來測試一下我們的自定義ViewGroup，我們把子View的背景顏色都設置為黑色，方便我們辨識。

<com.titcktick.customview.CustomViewGroup xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <View
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_margin="10dp"
        android:background="@android:color/black"/>

    <View
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_margin="10dp"
        android:background="@android:color/black"/>

    <View
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_margin="10dp"
        android:background="@android:color/black"/>

    <View
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:layout_margin="10dp"
        android:background="@android:color/black"/>

</com.titcktick.customview.CustomViewGroup>

    5. 添加layout_margin

    為了讓核心邏輯更加清晰，上面的onLayout()實現我隱去了margin的計算，這樣就會導致子控件的layout_margin不起效果，所以上述效果是子控件一個個緊挨著排列，中間沒有空隙。那么，下面我們來研究下如何添加margin效果。

    其實，如果要自定義ViewGroup支持子控件的layout_margin參數，則自定義的ViewGroup類必須重載generateLayoutParams()函數，并且在該函數中返回一個ViewGroup.MarginLayoutParams派生類對象，這樣才能使用margin參數。

    ViewGroup.MarginLayoutParams的定義關鍵部分如下，它記錄了子控件的layout_margin值：

public static class MarginLayoutParams extends ViewGroup.LayoutParams {
    public int leftMargin;
    public int topMargin;
    public int rightMargin;
    public int bottomMargin;
}

    你可以跟蹤源碼看看，其實XML文件中View的layout_xxx參數都是被傳遞到了各種自定義ViewGroup.LayoutParams派生類對象中。例如LinearLayout的LayoutParams定義的關鍵部分如下：

public class LinearLayout extends ViewGroup {

public static class LayoutParams extends ViewGroup.MarginLayoutParams {

    public float weight;
    public int gravity = -1;

    public LayoutParams(Context c, AttributeSet attrs) {

            super(c, attrs);

            TypedArray a = c.obtainStyledAttributes(attrs, com.android.internal.R.styleable.LinearLayout_Layout);
            weight = a.getFloat(com.android.internal.R.styleable.LinearLayout_Layout_layout_weight, 0);
            gravity = a.getInt(com.android.internal.R.styleable.LinearLayout_Layout_layout_gravity, -1);

            a.recycle();
        }
    }

    @Override
    public LayoutParams generateLayoutParams(AttributeSet attrs) {
        return new LinearLayout.LayoutParams(getContext(), attrs);
    }
}

    這樣你大概就可以理解為什么LinearLayout的子控件支持weight和gravity的設置了吧，當然我們也可以這樣自定義一些屬于我們ViewGroup特有的params，這里就不詳細討論了，我們只繼承MarginLayoutParams來獲取子控件的margin值。

public class CustomViewGroup extends ViewGroup {

    public static class LayoutParams extends ViewGroup.MarginLayoutParams {
        public LayoutParams(Context c, AttributeSet attrs) {
            super(c, attrs);
        }
    }

    @Override
    public LayoutParams generateLayoutParams(AttributeSet attrs) {
        return new CustomViewGroup.LayoutParams(getContext(), attrs);
    }

}

    這樣修改之后，我們就可以在onLayout()函數中獲取子控件的layout_margin值了，添加了layout_margin的onLayout()函數實現如下所示：

@Override
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {

    int mViewGroupWidth  = getMeasuredWidth();  //當前ViewGroup的總寬度
    int mViewGroupHeight = getMeasuredHeight(); //當前ViewGroup的總高度

    int mPainterPosX = left; //當前繪圖光標橫坐標位置
    int mPainterPosY = top;  //當前繪圖光標縱坐標位置

    int childCount = getChildCount();
    for ( int i = 0; i < childCount; i++ ) {

        View childView = getChildAt(i);

        int width  = childView.getMeasuredWidth();
        int height = childView.getMeasuredHeight();

        CustomViewGroup.LayoutParams margins = (CustomViewGroup.LayoutParams)(childView.getLayoutParams());

        //ChildView占用的width  = width+leftMargin+rightMargin
        //ChildView占用的height = height+topMargin+bottomMargin
        //如果剩余的空間不夠，則移到下一行開始位置
        if( mPainterPosX + width + margins.leftMargin + margins.rightMargin > mViewGroupWidth ) {
            mPainterPosX = left;
            mPainterPosY += height + margins.topMargin + margins.bottomMargin;
        }

        //執行ChildView的繪制
        childView.layout(mPainterPosX+margins.leftMargin, mPainterPosY+margins.topMargin,mPainterPosX+margins.leftMargin+width, mPainterPosY+margins.topMargin+height);

        mPainterPosX += width + margins.leftMargin + margins.rightMargin;
    }
}

    6.  總結

    費了好大勁，終于算是把自定義ViewGroup的onLayout()相關知識點講清楚了，如果有任何疑問歡迎留言或者來信lujun.hust@gmail.com交流，，或者關注我的新浪微博 @盧_俊 獲取最新的文章和資訊。
