opencv識別圖片上帶顏色的圓的具體代碼，具體內容如下

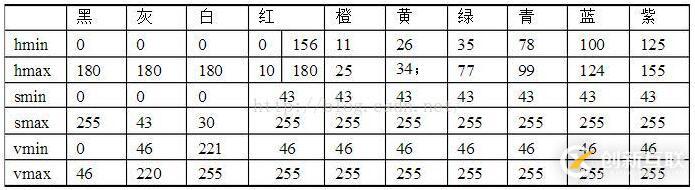

識別帶顏色的圓，首先需要先查詢?cè)擃伾腍SV值，下圖部分紫色歸為紅色了：

比如紅色：

//紅色的HSV值
int low_H = 0，low_S = 123，low_V = 100;
int High_H = 5，High_S = 255，High_V = 255;

然后將圖片從BGR轉化成HSV，接著二值化：

cvtColor（image，src，COLOR_BGR2HSV）; //從BGR-> HSV
inRange（src，Scalar（low_H，low_S，low_V），Scalar（High_H，High_S，High_V），src）; //二值化

如果有噪聲可以去噪（這一步可以沒有）：

GaussianBlur（src，src，Size（5,3 ），2,2）;

接著用HoughCircles來找圓，后面的參數可以根據需要自己設置：

HoughCircles（src，circles，CV_HOUGH_GRADIENT，1,50,15,7,10,30）;
//找圓，最后兩個參數是圓半徑范圍，20是最小圓半徑，30是大圓半徑

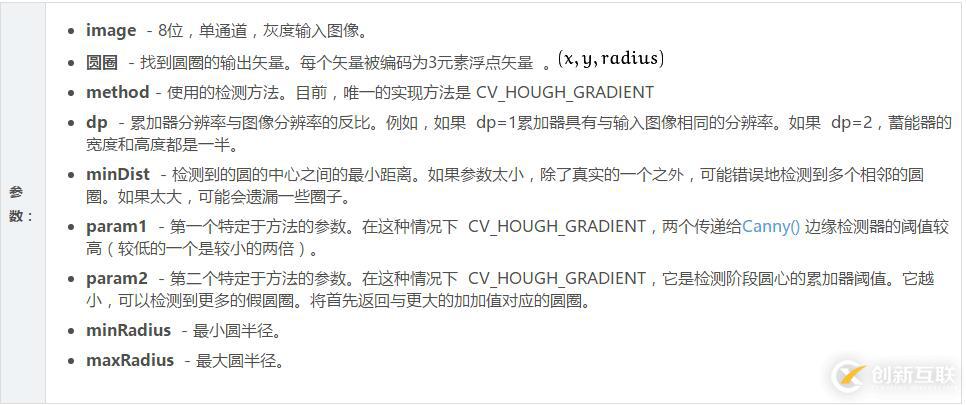

HoughCircles介紹：

HoughCircles（image，method，dp，minDist [，circles [，param1 [，param2 [，minRadius [，maxRadius]]]]]）

完整代碼：

#include <iostream>
#include <vector>
#include <limits>
#include <opencv2/opencv.hpp>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <string>
#include <math.h>
#include <iomanip>
#include <cstdio>

#pragma comment (lib, "opencv_core2413d.lib")
#pragma comment (lib, "opencv_highgui2413d.lib")
#pragma comment (lib, "opencv_imgproc2413d.lib")
#pragma comment (lib, "opencv_video2413d.lib")
#pragma comment (lib, "opencv_features2d2413d.lib")

using namespace std;
using namespace cv;

void drawCircle(Mat &input, const vector<Vec3f> &circles);

int main(){

 Mat image, src;//加載進來的圖片

 vector<Vec3f> circles;//識別出來的圓，每一行是一個圓，第一列是圓心的x坐標，第二列是圓心的y坐標，第三列是圓的半徑
 image = imread("D:/code/map3.png");
 Mat result = imread("D:/code/map3.png");//結果圖

 //紅色的HSV值
 int low_H = 0,low_S = 123,low_V = 100;
 int High_H = 5,High_S = 255,High_V = 255;

 cvtColor(image, src, COLOR_BGR2HSV);//從BGR->HSV
 inRange(src, Scalar(low_H, low_S, low_V), Scalar(High_H, High_S, High_V), src);//二值化

 //Reduce the noise so we avoid false circle detection
 GaussianBlur(src, src, Size(5, 3), 2, 2);

 HoughCircles(src, circles, CV_HOUGH_GRADIENT, 1, 50, 15, 7,10,30);//找圓,最后兩個參數是圓半徑范圍，20是最小圓半徑，30是大圓半徑

 drawCircle(result, circles);//畫圓

 namedWindow("Display window1", WINDOW_NORMAL);//展示結果
 namedWindow("Display window2", WINDOW_NORMAL);
 resizeWindow("Display window1", 1240, 680);
 resizeWindow("Display window2", 1240, 680);
 imshow("Display window1", image);
 imshow("Display window2", result);
 waitKey(0);

 return 0;
}

void drawCircle(Mat &input, const vector<Vec3f> &circles){
 for (int i = 0; i<circles.size(); i++){
 Point center(cvRound(circles[i][0]), cvRound(circles[i][1]));
 int radius = cvRound(circles[i][2]);
 circle(input, center, radius, Scalar(255, 0, 0), 3, 8, 0);
 }
}

關于“opencv怎么識別圖片上帶顏色的圓”這篇文章就分享到這里了，希望以上內容可以對大家有一定的幫助，使各位可以學到更多知識，如果覺得文章不錯，請把它分享出去讓更多的人看到。
