添加類

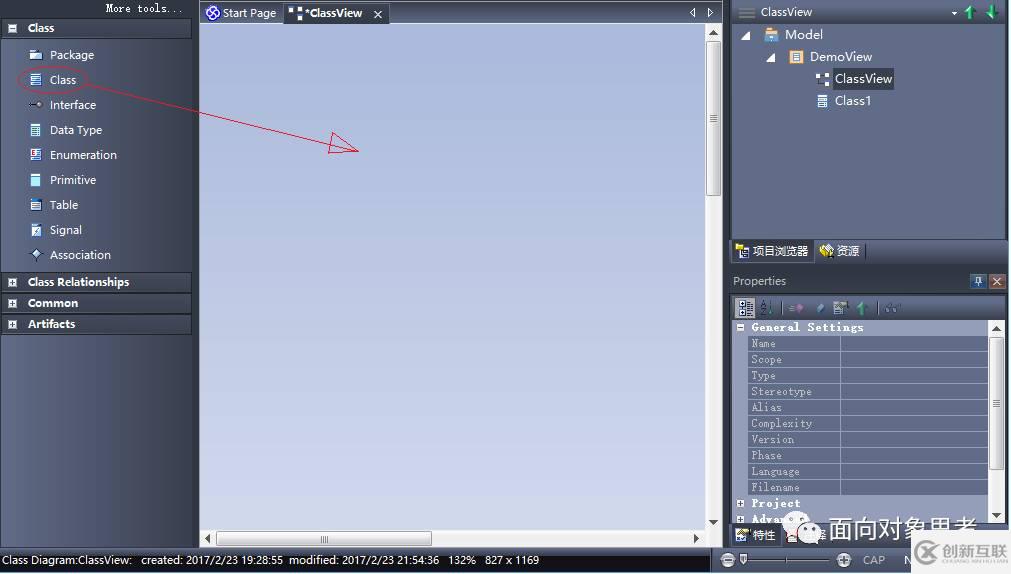

添加新類的操作如下圖所示從軟件的工具欄中向類圖中拖動Class圖標。

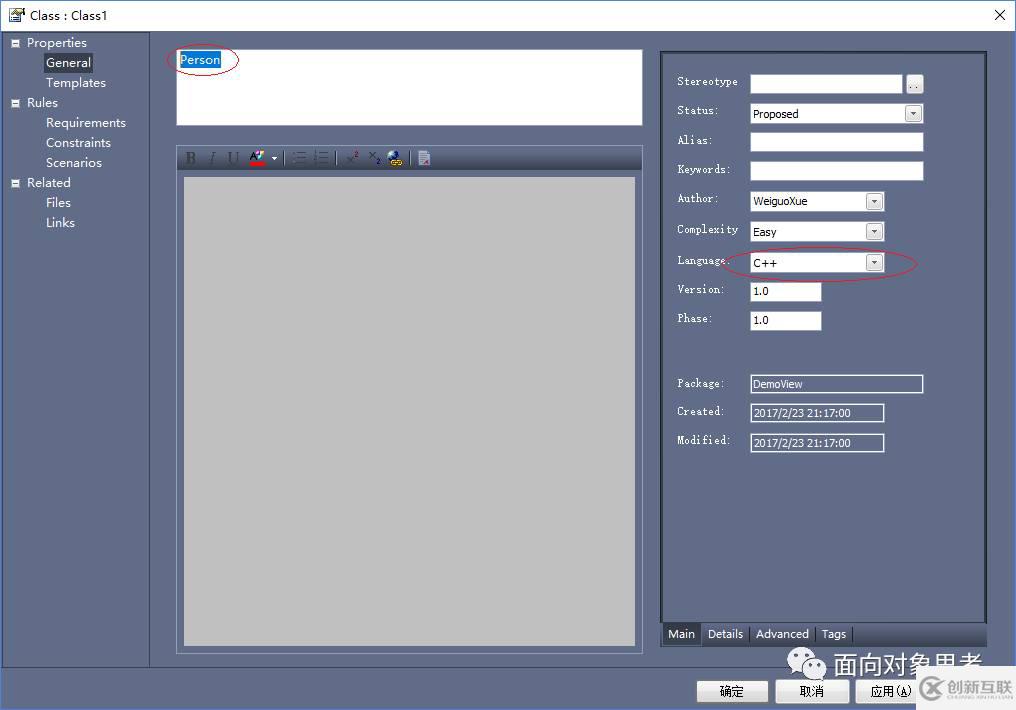

釋放鼠標后會自動出現類屬性對話框。

在【General】分類頁面中輸入類名Person并確定Language中選中的是C++以后，按下【確定】按鈕。畫面會變成以下的樣子。

這里選擇C++有兩個作用，一是決定生成代碼的語言，二是有些選項（比如私有繼承）會隨著本設定而改變。其實也不一定要問為什么，做對的事情就好了。

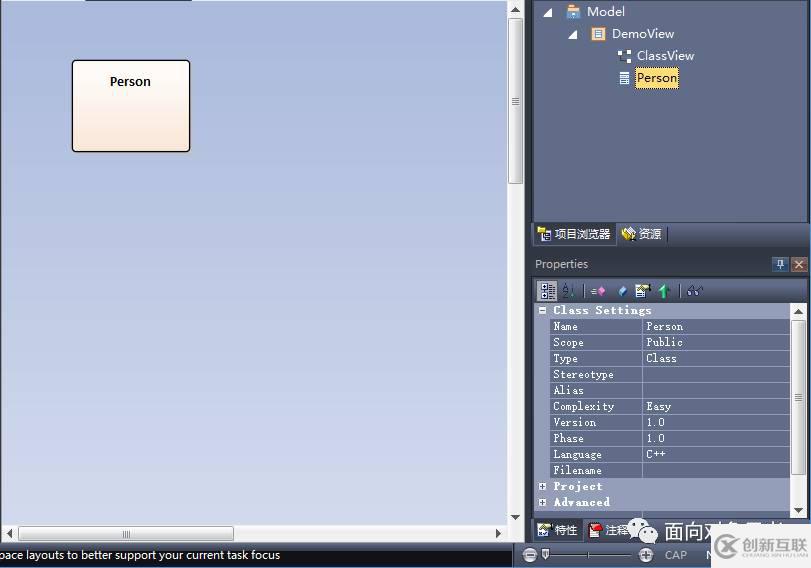

除了左側出現黃色的Person類方框以外，右上部分的Model樹上會出現一個Person節點。嚴格來講，這個Person節點才是我們?cè)谀Ｐ椭性黾拥哪莻€(gè)類。左邊類圖中的Person只是一個鏈接。

刪除鏈接

為了說明這點，我們可以刪除類圖中的Person類，這時畫面會變成下面的樣子。

類圖中的Person類雖然不見了，Model樹上的Person還好好的在那里。

粘貼鏈接

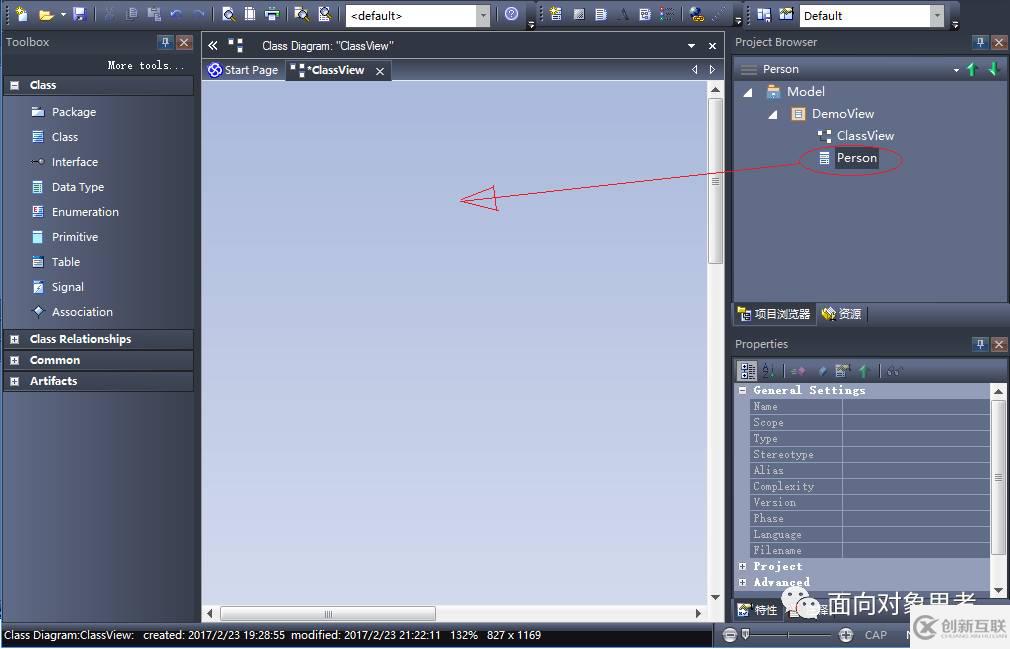

我們?cè)賹erson節點拖到ClassView中，這時會出先【Paste Person】對話框。

目前的【Drop as】項目的選項是Link，會在畫面上增加一個Person類的鏈接。

現在回復到了刪除前的狀態，沒有損失任何東西。追加說明一點，在ClassView中有了Person類，如果繼續上面的操作，EA會拒絕。

粘貼實例

這還沒有完，我們繼續向ClassView拖動Person節點，但這次我們選In

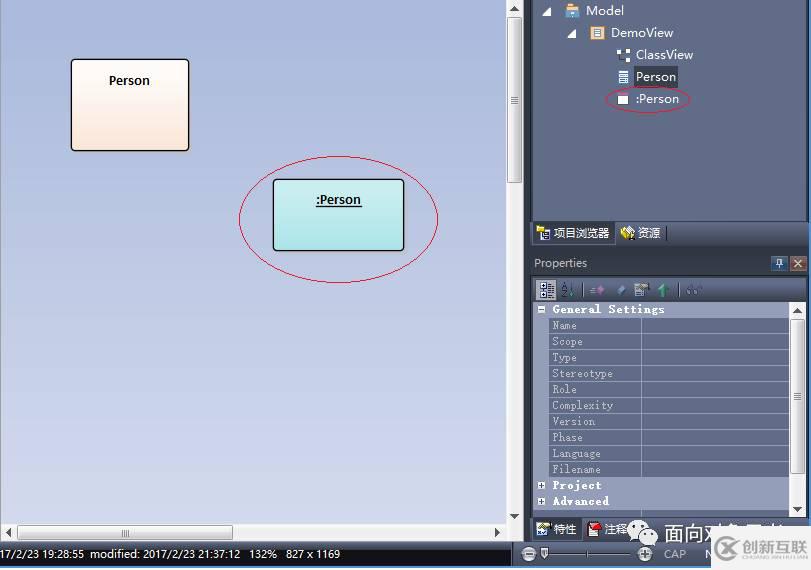

stance(Object)增加一個Person類的實例，畫面變成下面這樣。

請同時關注ClassView的變化和Model樹的變化。我們可以繼續增加實例，增加一個實例，Model數的節點也會增加。它們目前名字相同，但是是不同的實例，這個場景下，就是不同的人。

我們還可以通過屬性對話框來修改實例名，由于篇幅和流量的原因，這里省略。

粘貼子類

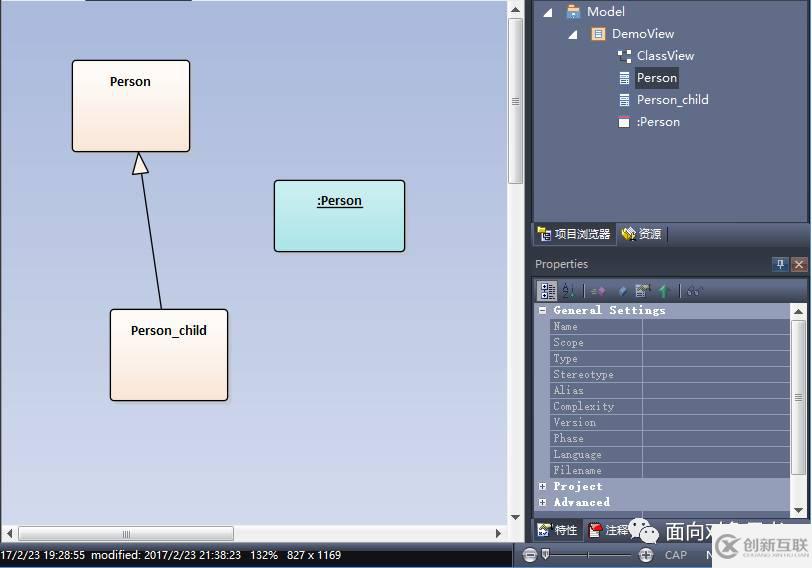

到這里還沒有完，我們繼續向ClassView拖動Person節點，但這次我們選Child（Generalization）增加一個Person類的派生類，畫面就會變成下面這樣。

你大概注意到了，軟件為我們可以自動添加了泛化連接線。子類也可以重復添加，每次都是增加另外一個子類，雖然目前的名稱相同，但是都是不同的子類，這一點可以從Model樹上看到結果。

刪除類/實例

選擇Model樹上的對應節點，打開上下文菜單，選擇【Delete ‘？？？’】即可，這回可是真刪，要慎重！
