維度建模的基本概念

維度建模是專門用于分析型數據庫、數據倉庫、數據集市建模的方法。

它本身屬于一種關系建模方法，但和之前在操作型數據庫中介紹的關系建模方法相比增加了兩個概念：

1、維度表

表示對分析主題所屬類型的描述。比如”昨天早上張三在京東花費200元購買了一個皮包”。那么以購買為主題進行分析，可從這段信息中提取三個維度：時間維度(昨天早上)，地點維度(京東), 商品維度(皮包)。通常來說維度表信息比較固定，且數據量小。

2、事實表

表示對分析主題的度量。比如上面那個例子中，200元就是事實信息。事實表包含了與各維度表相關聯的外碼，并通過JOIN方式與維度表關聯。事實表的度量通常是數值類型，且記錄數會不斷增加，表規模迅速增長。

維度建模的三種模式

1、星形模式

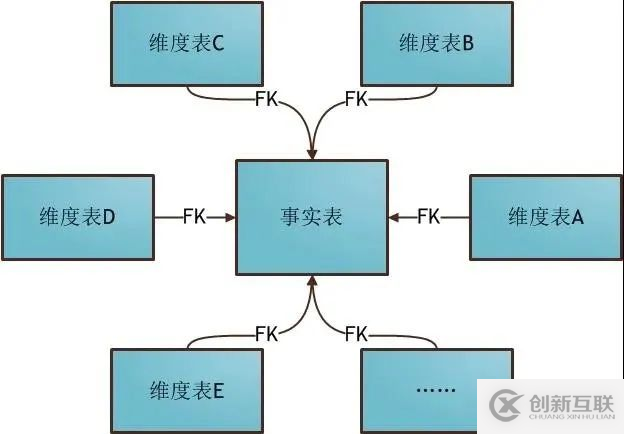

星形模式(Star Schema)是最常用的維度建模方式，下圖展示了使用星形模式進行維度建模的關系結構：

可以看出，星形模式的維度建模由一個事實表和一組維表成，且具有以下特點：

維表只和事實表關聯，維表之間沒有關聯；

每個維表的主碼為單列，且該主碼放置在事實表中，作為兩邊連接的外碼；

以事實表為核心，維表圍繞核心呈星形分布；

2、雪花模式

雪花模式(Snowflake Schema)是對星形模式的擴展，每個維表可繼續向外連接多個子維表。下圖為使用雪花模式進行維度建模的關系結構：

星形模式中的維表相對雪花模式來說要大，而且不滿足規范化設計。雪花模型相當于將星形模式的大維表拆分成小維表，滿足了規范化設計。然而這種模式在實際應用中很少見，因?yàn)檫@樣做會導致開發難度增大，而數據冗余問題在數據倉庫里并不嚴重。

3、星座模式

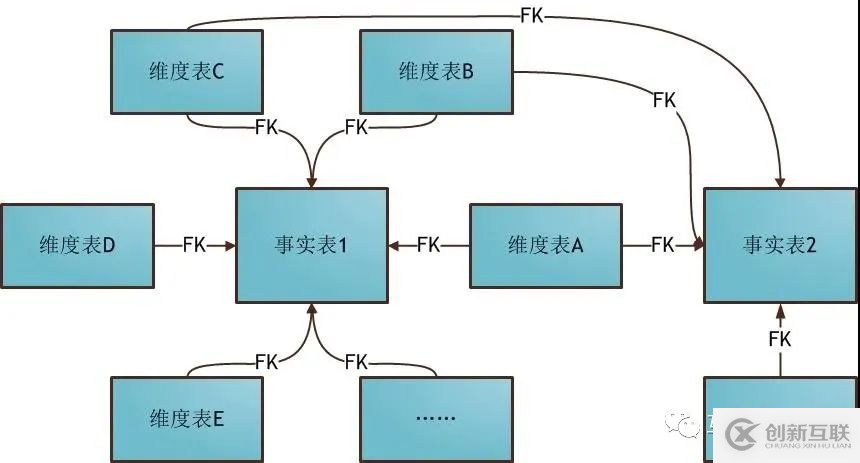

星座模式(Fact Constellations Schema)也是星型模式的擴展。基于這種思想就有了星座模式：

前面介紹的兩種維度建模方法都是多維表對應單事實表，但在很多時候維度空間內的事實表不止一個，而一個維表也可能被多個事實表用到。在業務發展后期，絕大部分維度建模都采用的是星座模式。

4、三種模式對比

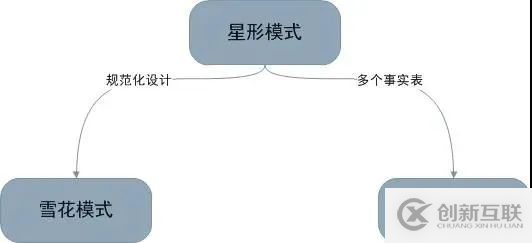

歸納一下，星形模式/雪花模式/星座模式的關系如下圖所示：

雪花模式是將星型模式的維表進一步劃分，使各維表均滿足規范化設計。而星座模式則是允許星形模式中出現多個事實表。本文后面部分將具體講到這幾種模式的使用，請讀者結合實例體會。

實例：零售公司銷售主題的維度建模

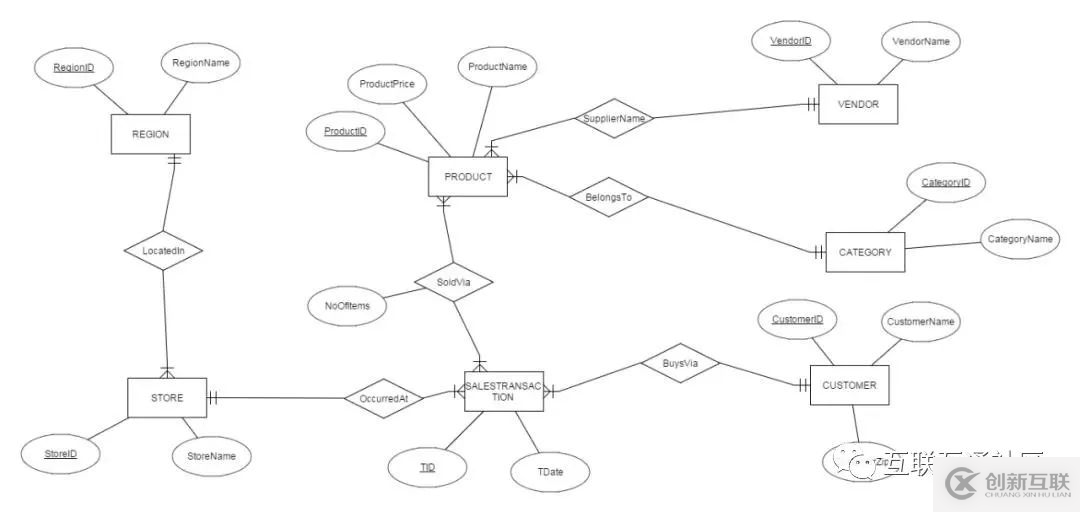

在進行維度建模前，首先要了解用戶需求。而筆者在數據庫系列的第一篇就講過，ER建模是當前收集和可視化需求的最佳技術。因此假定和某零售公司進行多次需求PK后，得到以下ER圖：

隨后可利用建模工具將ER圖直接映射到關系圖：

需求搜集完畢后，便可進行維度建模了。本例采用星形模型維度建模。但不論采取何種模式，維度建模的關鍵在于明確下面四個問題：

1、哪些維度對主題分析有用？

本例中，根據產品(PRODUCT)、顧客(CUSTOMER)、商店(STORE)、日期(DATE)對銷售額進行分析是非常有幫助的；

2、如何使用現有數據生成維表？

維度PRODUCT可由關系PRODUCT，關系VENDOR，關系CATEGORY連接得到；

維度CUSTOMER和關系CUSTOMER相同；

維度STORE可由關系STROE和關系REGION連接得到；

維度CALENDAR由關系SALESTRANSACTION中的TDate列分離得到；

3、用什么指標來”度量”主題？

本例的主題是銷售，而銷量和銷售額這兩個指標最能直觀反映銷售情況；

4、如何使用現有數據生成事實表？

銷量和銷售額信息可以由關系SALESTRANSACTION和關系SOLDVIA，關系PRODUCT連接得到；

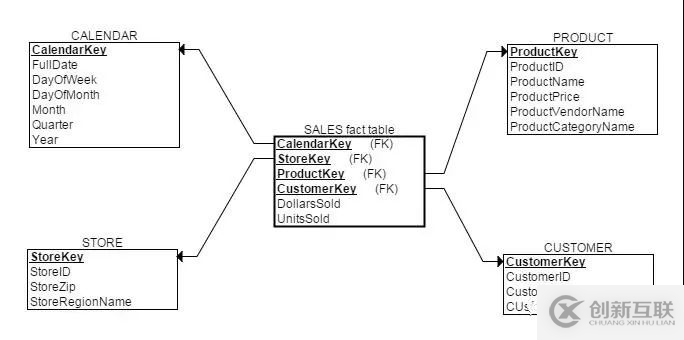

明確這四個問題后，便能輕松完成維度建模：

細心的讀者會發現三個問題：1. 維表不滿足規范化設計(不滿足3NF)；2. 事實表也不滿足規范化設計(1NF都不滿足)；3. 維度建模中各維度的主碼由***ID變成***Key；

對于前兩個問題，由于當前建模環境是數據倉庫，而沒有更新操作，所以不需要嚴格做規范化設計來消除冗余避免更新異常。

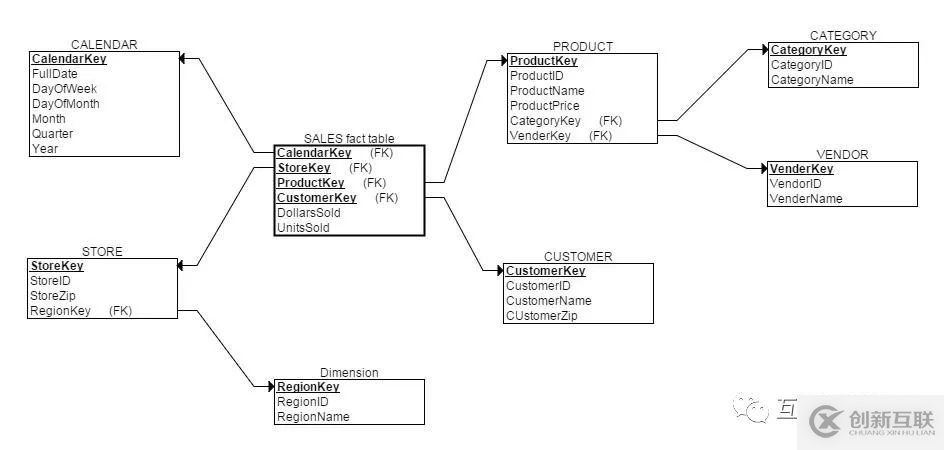

因此雖然可以以雪花模型進行維度建模，如下所示：

但這樣會加大查詢?nèi)藛T負擔：每次查詢都涉及到太多表了。因此在實際應用中，雪花模型僅是一種理論上的模型。星座模型則出現在”維度建模數據倉庫”中，本文后面將會講到。

對于第三個問題，***Key這樣的字段被稱為代理碼(surrogate key)，它是一個通過自動分配整數生成的主碼，沒有任何其他意義。使用它主要是為了能夠處理”緩慢變化的維度”，本文后面會仔細分析這個問題，這里不糾結。

更多可能的事實屬性

除了對應到維度的外碼和度量屬性，事實表中還常常考慮另外兩個屬性：事務標識碼和事務時間。

事務標識碼通常被命名為T(mén)ID，其意義就是各種訂單號，事務編號…… 為什么將這個屬性放到事實表而不是維表中呢？一個主要原因是它的數量級太大了，這樣每次查詢都會耗費很多資源來Join。這種將某些邏輯意義上的維度放到事實表里的做法被稱為退化維度。

將事務時間維度放到事實表中的考慮也是出于相同考慮。然而這么設計又一次”逆規范化”了：事務標識碼非主碼卻決定事務標識時間，顯然違背了3NF。但現在我們是為數據倉庫建模，所以這樣做是OK的。另外在分布式的數據倉庫中，這個字段十分重要。因?yàn)槭聦?shí)表的數量級非常大，Hive或者Spark SQL這類分布式數據倉庫工具都會對這些數據進行分區。任何成熟的分布式計算平臺中都應禁止開發人員建立非分區事實表，并默認分區字段為(當天)日期。

經典星座模型

前文已經講過，有多個事實表的維度模型被稱為星座模型。星座模型主要有以下兩大作用：共享維度和設置細節/聚集事實表。下面分別對這兩種情況進行分析：

1、共享維度

以前文提到的零售公司為例，假如該公司質量監管部門希望用分析銷售主題同樣的方法分析劣質產品，那么此時不需要重新維度建模，只需往模型里加入一個新的劣質產品事實表。之后新的數據倉庫維度建模結果如下：

2、細節/聚集事實表

細節事實表(detailed fact tables)中每條記錄表示單一事實，而聚集事實表(aggregated fact tables)中每條記錄則聚合了多條事實。從表的字段上看，細節事實表通常有設置TID屬性，而聚集事實表則無。

兩種事實表各有優缺點，細節事實表查詢靈活但是響應速度相對慢，而聚集事實表雖然提高了查詢速度，但使查詢功能受到一定限制。一個常見的做法是使用星座模型同時設置兩種事實表(可含多個聚集事實表)。這種設計方法中，聚集事實表使用和細節事實表細節事實表的維度。如下維度建模方法采用星座模型綜合了細節事實表和兩種聚集事實表：

緩慢變化維度問題

雖然，維表的數據比事實表更穩定。但不論如何維度在某些時候總會發生一些變化。在之前曾拋出一個問題：為什么維度建模后的關系不是***ID，而是***Key了。這樣做的目的其實就是為了解決一種被稱為緩慢維度變化(slowly changing dimension)的問題。在維度變化后，一部分歷史信息就被丟掉了。比如張三是某公司會員。

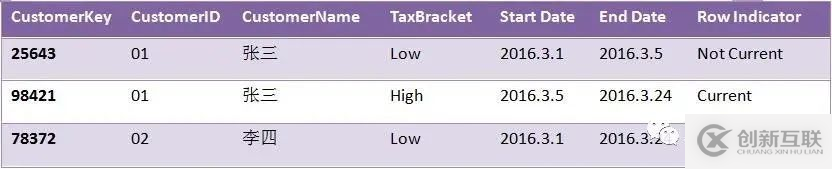

但僅僅這么做還是不夠的，代理碼需要配合時間戳，以及行標識符使用才能解決緩慢維度變化的問題。如下CUSTOMER表使用該方法避免緩慢維度變化：

可以看到用戶張三對應新維度的TaxBracket狀態由Low變成了High。如果需要統計張三的相關行為，那么可以讓所有記錄用CustomerID字段Join事實表；如果要統計當前TaxBracket為L(zhǎng)ow的用戶狀態，則可將Row Indicator字段為Current的記錄用CustomerKey字段Join事實表；如果要統計歷史TaxBracket狀態為L(zhǎng)ow的用戶情況，則只需要將TaxBracket屬性為L(zhǎng)ow的用戶記錄的CustomerKey屬性與事實表關聯。

數據倉庫建模體系之規范化數據倉庫

所謂”數據倉庫建模體系”，指的是數據倉庫從無到有的一整套建模方法。最常見的三種數據倉庫建模體系分別為：規范化數據倉庫，維度建模數據倉庫，獨立數據集市。很多書將它們稱為”數據倉庫建模方法”，但筆者認為數據倉庫建模體系更能準確表達意思，請?jiān)试S我自作主張一次吧：）。下面首先來介紹規范化數據倉庫。

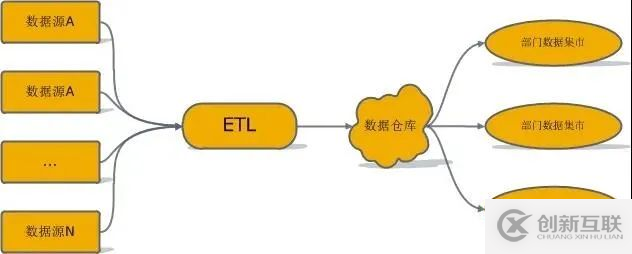

規范化數據倉庫(normalized data warehouse)顧名思義，其中是規范化設計的分析型數據庫，然后基于這個數據庫為各部門建立數據集市。總體架構如下圖所示：

該建模體系首先對ETL得到的數據進行ER建模，關系建模，得到一個規范化的數據庫模式。然后用這個中心數據庫為公司各部門建立基于維度建模的數據集市。各部門開發人員大都從這些數據集市提數，通常來說不允許直接訪問中心數據庫。

數據倉庫建模體系之維度建模數據倉庫

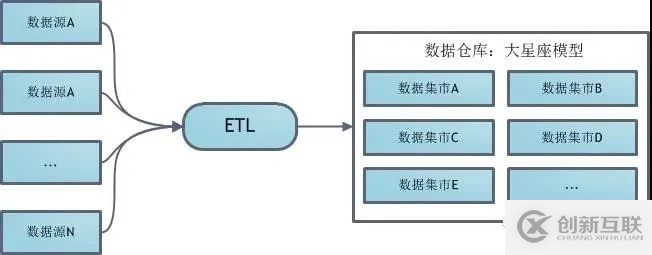

非維度建模數據倉庫(dimensionally modeled data warehouse)是一種使用交錯維度進行建模的數據倉庫，其總體架構如下圖所示：

該建模體系首先設計一組常用的度集合(conformed dimension)，然后創建一個大星座模型表示所有分析型數據。如果這種一致維度不滿足某些數據分析要求，自然也可在數據倉庫之上繼續構建新的數據集市。

數據倉庫建模體系之獨立數據集市

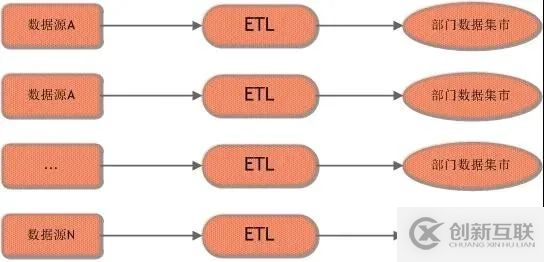

獨立數據集市的建模體系是讓公司的各個組織自己創建并完成ETL，自己維護自己的數據集市。其總體架構如下圖所示：

從技術上來講這是一種很不值得推崇的方式，因?yàn)閷⑹剐畔⒎稚ⅲ绊懥似髽I(yè)全局范圍內數據分析的效率。此外，各組織之間的ETL架構相互獨立無法復用，也浪費了企業的開發資源。然而出于某些公司制度及預算方面的考慮，有時也會使用到這種建模體系。

三種數據倉庫建模體系對比

規范化數據倉庫和維度建模數據倉庫分別是Bill Inmon和Ralph Kimball提出的方法。關于哪種方法更好，哪種方法更優秀的爭論已經由來已久。但隨著這兩種數據倉庫應用越來越多，人們也逐漸了解到兩種數據倉庫的優劣之處，如下表所示：

產生這些區別的根本之處在于規范化數據倉庫需要對企業全局進行規范化建模，這將導致較大的工作量。但這一步必須完成好，才能繼續往上建設數據集市。因此也就導致規范化數據倉庫需要一定時間才能投入使用，敏捷性相對后者來說略差。但是規范化數據倉庫一旦建立好了，則以后數據就更易于管理。而且由于開發人員不能直接使用其中心數據庫，更加確保了數據質量。還有由于中心數據庫是采用規范化設計的，冗余情況也會更少。

然而另一方面維度建模數據倉庫除了敏捷性更強，而且適用于業務變化比較頻繁的情況，對開發人員的要求也沒有規范化數據倉庫那么高。總之各有利弊，具體實施時需要仔細的權衡。

小結

數據倉庫建模是一個綜合性技術，需要使用到ER建模、關系建模、維度建模等技術。而且當企業業務復雜的時候，這部分工作更是需要專門團隊與業務方共同合作來完成。因此一個優秀的數據倉庫建模團隊既要有堅實的數據倉庫建模技術，還要有對現實業務清晰、透徹的理解。
