這個任務主要是做DHCP Snooping。

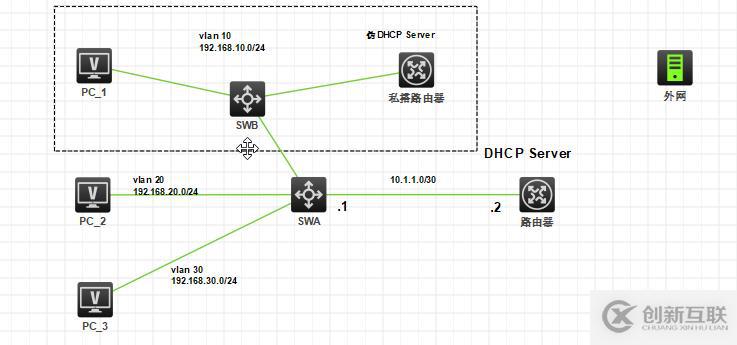

DHCP服務器在路由器上，而SWA上有3個VLAN，分屬于3個不同網段，
DHCP的請求報文是廣播，因此必須在SWA上設置中繼才能夠傳到路由器。
偽DHCP Server已經配置好，將發布172.22.1.1-99的地址池，網關172.22.1.254，DNS 9.9.9.9

10年積累的網站制作、成都網站制作經驗，可以快速應對客戶對網站的新想法和需求。提供各種問題對應的解決方案。讓選擇我們的客戶得到更好、更有力的網絡服務。我雖然不認識你，你也不認識我。但先網站設計后付款的網站建設流程，更有呈貢免費網站建設讓你可以放心的選擇與我們合作。

配置步驟
(1) # 配置路由器。
<H3C> system-view
[H3C] interface g 0/0
[[H3C-GigabitEthernet0/0]] ip address 10.1.1.2 30
[[H3C-GigabitEthernet0/0]] quit
#啟用 DHCP 服務。
[H3C] dhcp enable

#配置 DHCP 地址池 1，為來自 192.168.1.0/24網段內的客戶端分配地址。
[H3C] dhcp server ip-pool 1
[H3C-dhcp-pool-0] network 192.168.10.0 mask 255.255.255.0
[H3C-dhcp-pool-0] dns-list 8.8.8.8
[H3C-dhcp-pool-0] gateway-list 192.168.10.254
[H3C-dhcp-pool-0] quit

#配置 DHCP 地址池 2，為來自 192.168.20.0/24網段內的客戶端分配地址。
[H3C] dhcp server ip-pool 2
[H3C-dhcp-pool-0] network 192.168.20.0 mask 255.255.255.0
[H3C-dhcp-pool-0] dns-list 8.8.8.8
[H3C-dhcp-pool-0] gateway-list 192.168.20.254
[H3C-dhcp-pool-0] quit

#配置 DHCP 地址池 3，為來自 192.168.30.0/24網段內的客戶端分配地址。
[H3C] dhcp server ip-pool 3
[H3C-dhcp-pool-0] network 192.168.30.0 mask 255.255.255.0
[H3C-dhcp-pool-0] dns-list 8.8.8.8
[H3C-dhcp-pool-0] gateway-list 192.168.30.254
[H3C-dhcp-pool-0] quit

#配置靜態路由到192.168.0.0/16網段
[H3C]ip route-static 192.168.0.0 16 10.1.1.1

(2)# 配置 SWA交換機。
#建立vlan，并且配置各接口的 IP 地址。
<H3C> system-view
[H3C]vlan 10
[H3C-vlan10]quit
[H3C]vlan 20
[H3C-vlan20]quit
[H3C]vlan 30
[H3C-vlan30]quit

[H3C]inter range g 1/0/1 to g 1/0/5
[H3C-if-range]port link-type access
[H3C-if-range]port access vlan 10
[H3C-if-range]quit
[H3C]inter range g 1/0/6 to g 1/0/10
[H3C-if-range]port link-type access
[H3C-if-range]port access vlan 20
[H3C-if-range]quit
[H3C]inter range g 1/0/11 to g 1/0/15
[H3C-if-range]port link-type access
[H3C-if-range]port access vlan 30
[H3C-if-range]quit

[H3C]inter vlan 10
[H3C-Vlan-interface10]ip add 192.168.10.254 24
[H3C-Vlan-interface10]quit
[H3C]inter vlan 20
[H3C-Vlan-interface20]ip add 192.168.20.254 24
[H3C-Vlan-interface20]quit
[H3C]inter vlan 30
[H3C-Vlan-interface30]ip add 192.168.30.254 24
[H3C-Vlan-interface30]quit
[H3C]
[H3C]inter g 1/0/23
[H3C-GigabitEthernet1/0/23]port link-t
[H3C-GigabitEthernet1/0/23]ip add 10.1.1.1 30
[H3C-GigabitEthernet1/0/23]quit
(3)#配置DHCP中繼（SWA交換機）
#啟用 DHCP 服務。
[H3C] dhcp enable

#配置 VLAN 接口 10 工作在 DHCP 中繼模式。
[H3C] interface vlan-interface 10
[H3C-Vlan-interface10] dhcp select relay
#配置 DHCP 服務器的地址。
[H3C-Vlan-interface10] dhcp relay server-address 10.1.1.2
[H3C-Vlan-interface10] quit

配置 VLAN 接口 20 工作在 DHCP 中繼模式。

[H3C] interface vlan-interface 20
[H3C-Vlan-interface20] dhcp select relay
[H3C-Vlan-interface20] dhcp relay server-address 10.1.1.2
[H3C-Vlan-interface20] quit

#配置 VLAN 接口 30 工作在 DHCP 中繼模式。
[H3C] interface vlan-interface 30
[H3C-Vlan-interface30] dhcp select relay
[H3C-Vlan-interface30] dhcp relay server-address 10.1.1.2
[H3C-Vlan-interface30] quit(4)#配置DHCP Snooping（SWB交換機）
#啟用 DHCP Snooping 功能。
[H3C] dhcp snooping enable
#設置 GigabitEthernet1/0/21 端口為信任端口。
[H3C] interface GigabitEthernet 1/0/21
[H3C-GigabitEthernet1/0/21] dhcp snooping trust
[H3C-GigabitEthernet1/0/21] quit
#在 GigabitEthernet1/0/1 上啟用 DHCP Snooping 表項功能。
[H3C] interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1] dhcp snooping binding record
[H3C-GigabitEthernet1/0/1] quit
