21.1     概述

ServerSuperIO以前所做的工作逐步為形成回路控制或級聯控制打下基礎，例如：服務連接器和設備驅動連接器的開發與應用?？傊?，是通過多種形式下發命令控制設備（驅動）或傳感器，云端控制站點或監測點的傳感器、App或者其他終端控制傳感器、根據傳感器的采集數據控制另一個傳感器等。

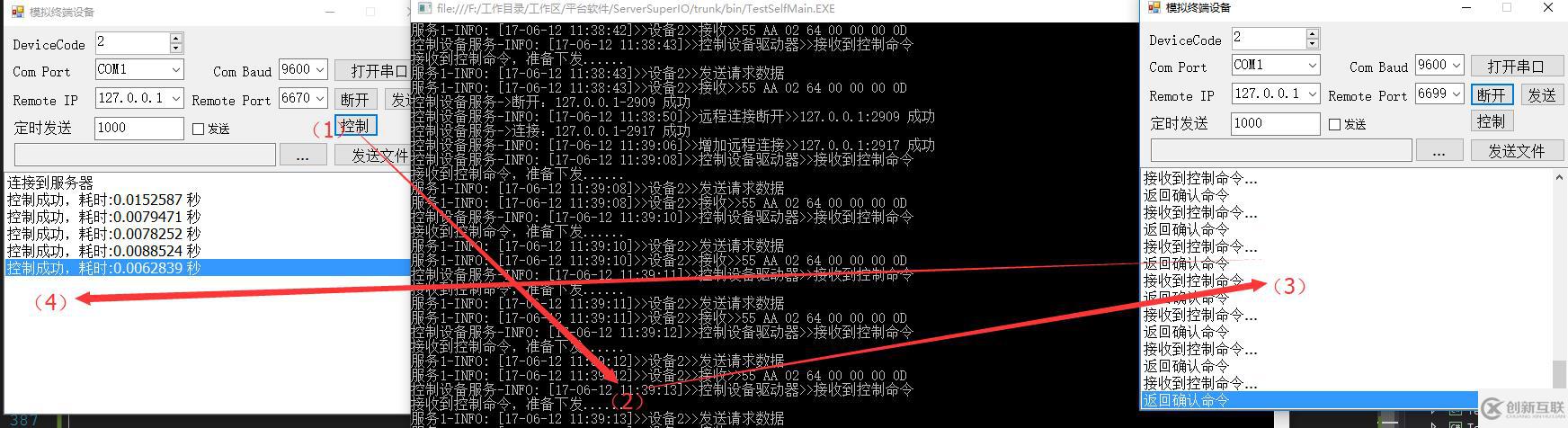

下面介紹云端、App或者其他終端如何控制傳感器設備（傳感器控制傳感器類似，請參見：12.服務接口的開發，以及與云端雙向交互）。根據通訊協議，結構化方案、不需要太多代碼即可完成相應的功能。效果如下圖：

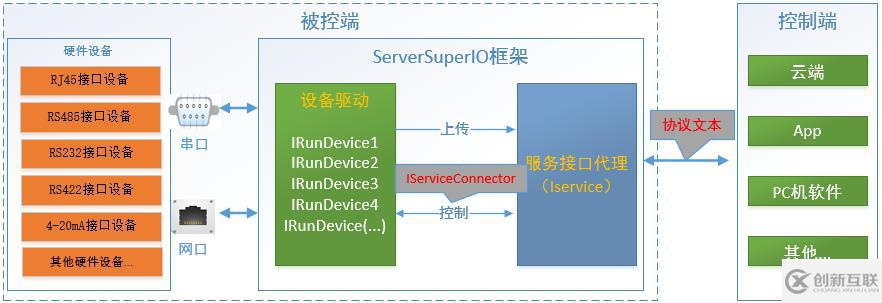

21.2     結構示意圖

控制端發起控制命令，用ServerSuperIO服務接口開發一個簡單的代理服務，通過服務連接器IServiceConnector接口與設備驅動進行交互，設備驅動接收到控制命令后下發給設備或傳感器，等待控制返回的確認消息，再原路返回給控制端。

21.3     通訊協議

有人問為什么不使用MQTT協議，那如何兼容不同設備和傳感器的協議？以于中國現實情況，顯然還不能達到統一標準的水平，在經濟不好的情況下，企業也不可能投資替換掉原來的硬件設備。也不符合ServerSuperIO設計的原則，就是要搞協議無關性，任何標準或非標準的協議都可以集成進來。如果想過一條河，把橋修好、把索道搭好、把船擺好…具體怎么過河由你自己決定。

有人問ServerSuperIO都集成了什么協議？上面已經給出了答案，另外我想說的是沒有任何一個框架可以包治百病。從相反的角度來考慮，如果像組態一樣把任何協議都加進來，企業又想拿出來多少的價值來對等交換呢，所以協議驅動還是交給大家來自己寫吧。

我們演示的協議如下圖：

21.4     控制端

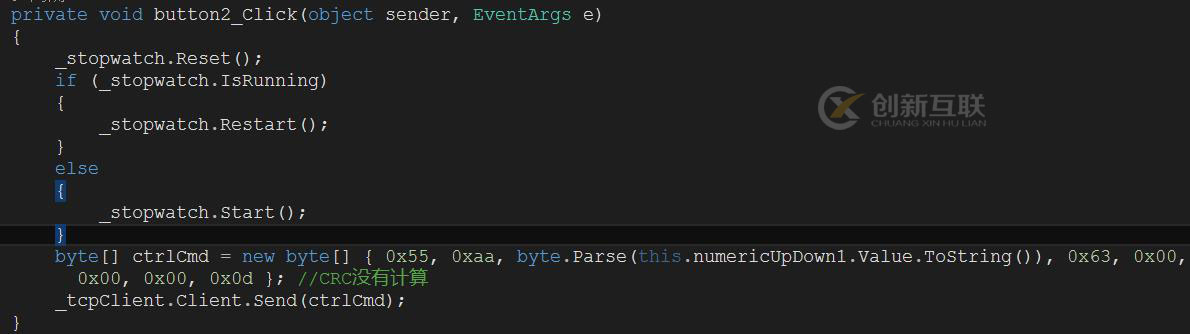

控制端包括很多種：云端向下級發送控制命令、App或Pc機軟件連接服務發送控制命令等等。發送控制命令如下圖：

21.5     代理服務（SSIO服務接口）

代理服務是通過ServerSuperIO的IService接口實現，在繼承類中使用ServerSuperIO框架本身的單例模式開發代理服務，代碼如下：

public override void StartService()
        {
            string devId = "ControlDeviceService";
            Driver dev = new Driver();
            dev.ReceiveRequestInfos += Dev_ReceiveRequestInfos;
            dev.DeviceParameter.DeviceName = "控制設備驅動器";
            dev.DeviceParameter.DeviceAddr = 0;
            dev.DeviceParameter.DeviceID = devId;
            dev.DeviceParameter.DeviceCode = "";
            dev.DeviceDynamic.DeviceID = devId;
            dev.DeviceParameter.NET.RemoteIP = "127.0.0.1";
            dev.DeviceParameter.NET.RemotePort = 9600;
            dev.DeviceParameter.NET.ControllerGroup = "LocalGroup";
            dev.CommunicateType = CommunicateType.NET;
            dev.Initialize(devId);

            IServer server = new ServerManager().CreateServer(new ServerConfig()
            {
                ServerName = "控制設備服務",
                ListenPort=6670,
                ComReadTimeout = 1000,
                ComWriteTimeout = 1000,
                NetReceiveTimeout = 1000,
                NetSendTimeout = 1000,
                ControlMode = ControlMode.Singleton,
                SocketMode = SocketMode.Tcp,
                StartReceiveDataFliter = false,
                ClearSocketSession = false,
                StartCheckPackageLength = false,
                CheckSameSocketSession = false,
            });

            server.AddDeviceCompleted += server_AddDeviceCompleted;
            server.DeleteDeviceCompleted += server_DeleteDeviceCompleted;
            server.SocketConnected += server_SocketConnected;
            server.SocketClosed += server_SocketClosed;
            server.Start();

            server.AddDevice(dev);
        }

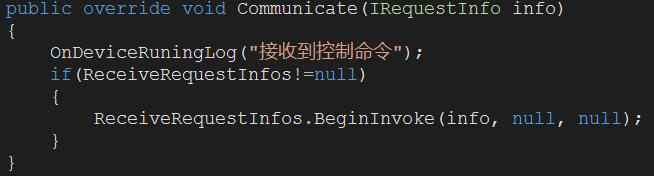

dev.ReceiveRequestInfos事件是控制驅動繼承ServerSuperIO框架中RunDevice驅動類擴展的事件接口，ServerSuperIO單例模式接收到數據信息，如果符合協議標準會把數據信息反饋給驅動程序的Communicate接口，ReceiveRequestInfos事件把數據信息傳遞給代理服務訂閱該事件的Dev_ReceiveRequestInfos函數。代碼如下圖：

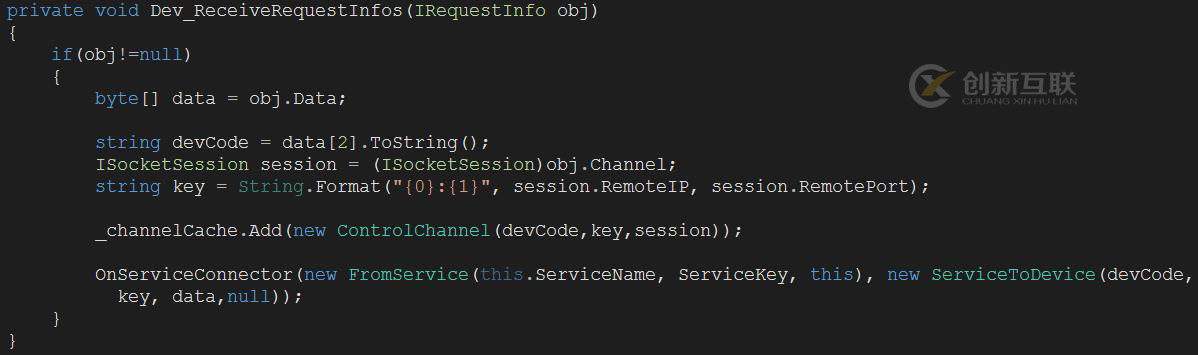

代理服務中的Dev_ReceiveRequestInfos函數，通過服務連接器接口IServiceConnector，根據DeviceCode（addr）把信息傳遞給相應的設備驅動。代碼如下圖：

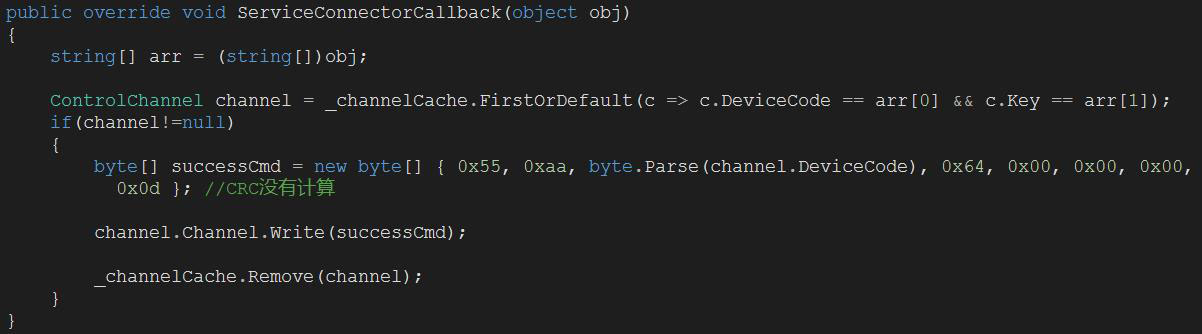

代理服務通過ServiceConnectorCallback和ServiceConnectorCallbackError函數接口接收設備驅動反饋的結果信息，如果中間出現異常會調用ServiceConnectorCallbackError，如果正常會調用ServiceConnectorCallback函數，ServiceConnectorCallback函數接口根據記錄的命令與IO通道的對應關系，再把結果發送給控制端。ServiceConnectorCallback代碼如下圖：

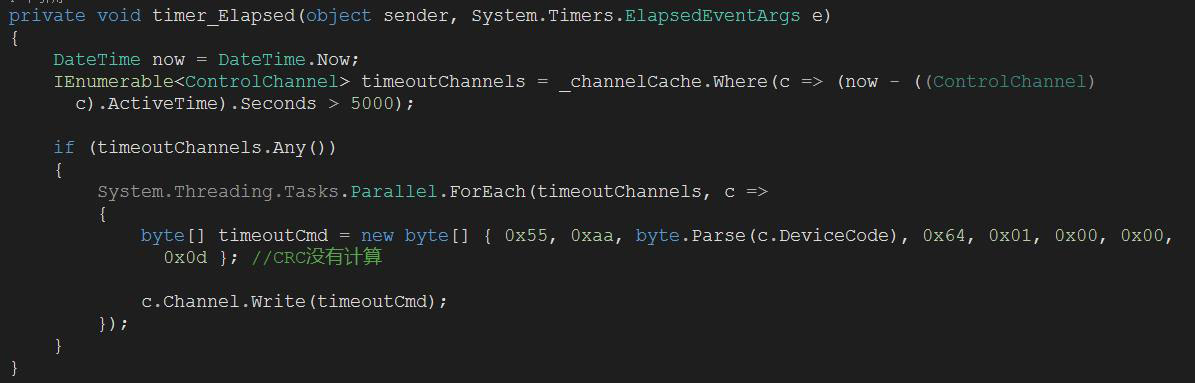

在這里邊有一個注意的地方，就是設備驅動在規定的時間內沒有反饋控制命令的確認信息，也就是傳感器沒有反饋相應的信息。這種情況要增加一個定時檢測服務，如果超時沒有反饋信息，發送給控制端相應的消息。代碼如下圖：

21.6     設備驅動

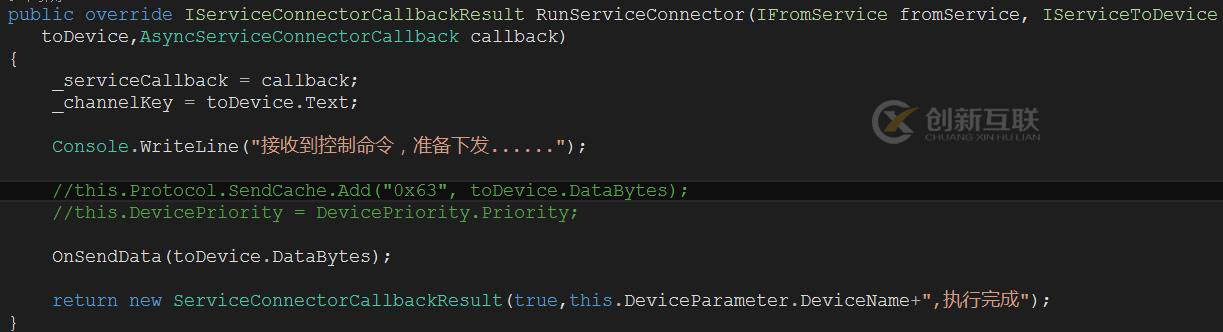

這個設備驅動與傳感器相對應，之間相互過行數據交互。設備驅動的RunServiceConnector接口負責接收代理服務Dev_ReceiveRequestInfos（OnServiceConnector）函數傳遞過來的命令信息。代碼如下圖：

有兩點說明：1.接收到命令數據后可以通過OnSendData函數立即下發數據信息，以設置的IP查找相應的IO通道，適用于自控模式。2. 接收到命令數據后放到this.Protocol.SendCache協議緩存中，等待下發命令，適用于輪詢、并發模式。

針對于返回的結果對象ServiceConnectorCallbackResult的isAsyn參數，如果為true，說明通過AsyncServiceConnectorCallback callback返回結果信息，也就是說要等待傳感器返回確認信息，并且設備驅動接收后再反饋到代理服務；如果為false，說明會立即反饋到代理服務，適用于傳遞數據信息而不管與傳感器是否交互成功。

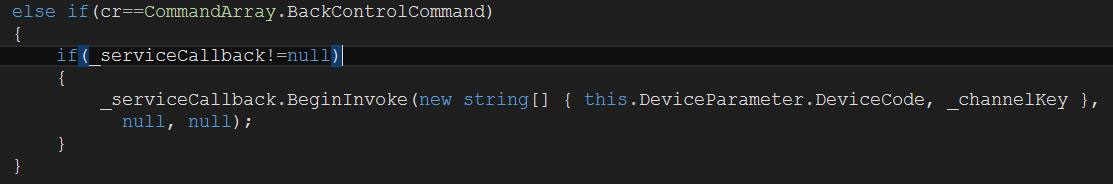

可以在這個函數中把callback參數進行臨時保存，等待傳感器返回確認信息后在Communicate函數中觸發異步回調到代理服務。代碼如下圖：
