通用輸入/輸出接口 GPIO

通用輸入/輸出就是GPIO的意思，GPIO很形象地描述了樹莓派上這些接口的工作方式，它們類似于Arduino 數字或模擬端口，因?yàn)槲覀兛梢詫⑺鼈兣渲脼樽x或?qū)?。通過這些接口，可以讓樹莓派和不同的模塊組件進行交互，比如按鈕、電位器或者蜂鳴器等。

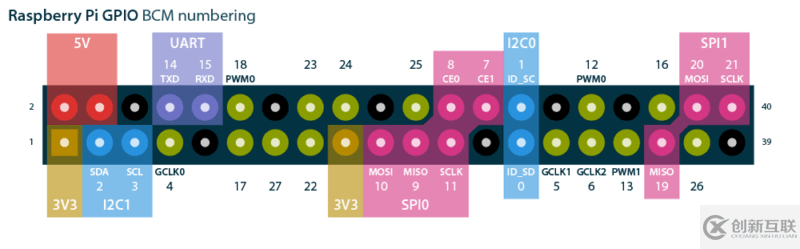

在實際使用中，我們應該熟悉樹莓派接口的兩種命名方案:1.WiringPi 編號、BCM編號、物理編號（Physical – Number）。WiringPi 編號是功能接線的引腳號（如TXD、PWM0等等）；BCM編號是 Broadcom 針腳號，也即是通常稱的GPIO；物理編號是PCB板上針腳的物理位置對應的編號（1~40）。

電源和接地

電源和接地引腳用于外部電路供電。所有版本標準40針 GPIO版本的樹莓派都有兩個5V引腳和兩個3.3V引腳，而且均在同一個物理位置。除了5V和3.3V引腳外，它們還有8個接地引腳。電源和接地腳可以讓你的樹莓派為一些外部元件供電，如LED。需要注意的是，通過這些引腳為任何外部模塊或元器件供電之前，應該保持謹慎，過大的工作電流或峰值電壓均有可能損壞樹莓派。

其它接口功能

在實際使用中，許多項目還需要一些不同的功能。因此樹莓派的一些GPIO引腳具有I2C、SPI和UART接口等雙重功能，與樹莓派3B+相比，樹莓派4 支持這些功能的接口增加了，使許多引腳的功能得到了擴展。下面是對每種功能做一下簡要的描述。

I2C接口

I2C是由Philips公司開發的一種簡單、雙向二線制同步串行總線。它只需要兩根線即可在連接于總線上的器件之間傳送信息。樹莓派通過I2C接口可控制多個傳感器和組件。它們的通信是通過SDA(數據引腳)和SCL(時鐘速度引腳)來完成的。每個從設備都有一個唯一的地址，允許與許多設備間快速通信。ID_EEPROM引腳也是I2C協議，它用于與HATs通信。

SPI接口

SPI是串行外設接口，用于控制具有主從關系的組件，采用從進主出和主進從出的方式工作，樹莓派上SPI由SCLK、MOSI、MISO接口組成，SCLK用于控制數據速度，MOSI將數據從樹莓派發送到所連接的設備，而MISO則相反。

UART接口

有使用Arduino的朋友一定聽說過UART或Serial，通用異步收/發器接口用于將Arduino連接到為其編程的計算機上，也用于其他設備與 RX 和 TX 引腳之間的通信。如果樹莓派在 raspi-config 中啟用了串口終端，則可以使用這些引腳通過電腦來控制樹莓派，也可以直接用于控制Arduino。

PWM接口

在樹莓派上，所有的引腳都可以實現軟件PWM，而GPIO12、GPIO13、GPIO18、GPIO19可以實現硬件脈寬調制。關于PWM可閱讀 什么是PWM 這篇文章。
