一.簡介

后處理中比較常用的一種效果，屏幕模糊效果。模糊效果，在圖像處理中經常用到，Photoshop中也有類似的濾鏡。我們在游戲中也會經常用到。因為屏幕模糊效果是一些高級后處理效果的基礎，比如景深等效果都需要用屏幕模糊效果來實現，所以我們首先看一下屏幕模糊效果，然后通過屏幕模糊，進一步學習景深效果與運動模糊效果的實現。

所謂模糊，也就是不清楚，清晰的圖片，各個像素之間會有明顯的過渡，而如果各個像素之間的差距不是很大，那么圖像就會模糊了，極端一點的情況，當一張圖片所有的像素之間顏色都差不多時，那么這張圖片也就是一個純色的圖片了。模糊操作就是讓像素間的顏色差距變小，比如A點是紅色，A點周圍的點是綠色，模糊就像用一把刷子，將A點和周圍的點的顏色混合起來，變成最終的顏色。而怎樣混合，按照不同的權值進行混合，就可以達到不同的效果了。比如均值模糊，以及著名的高斯模糊。

影響模糊程度的重要因素是模糊半徑，模糊半徑越大，模糊程度越大，模糊半徑越小，模糊程度越小。那么，模糊半徑是什么？所謂模糊半徑，也就是我們采樣的一個范圍，比如我們模糊的半徑很小，只是把像素和它周圍的一圈定點混合，那么模糊的程度就很小，而如果我們加大模糊半徑，極端情況是每個頂點都取了周圍所有點，也就是整張圖的像素平均值，那么這張圖的顏色就會偏向一種顏色。

二.均值模糊

最簡單的，我們看一下簡單的模糊，直接用周圍像素求和平均，我們混合的最終圖像，在某一點的權重僅僅跟模糊半徑有關。換句話說，比如模糊半徑為1，那么，我們?nèi)∫粋€像素點，以及他周圍的一圈像素點，一共九個點，直接取平均，那么每個點的權重設置為1/9。這也就是所謂的均值模糊。我們看一下均值模糊的例子。

shader部分：

Shader "Custom/SimpleBlurEffect"
{

    Properties
    {
        _MainTex("Base (RGB)", 2D) = "white" {}
    }

    //通過CGINCLUDE我們可以預定義一些下面在Pass中用到的struct以及函數，
    //這樣在pass中只需要設置渲染狀態以及調用函數,shader更加簡潔明了
    CGINCLUDE
    //cg文件，包含了unity內置的一些cg函數
    #include "UnityCG.cginc"

    //blur結構體，從blur的vert函數傳遞到frag函數的參數
    struct v2f_blur
    {
        float4 pos : SV_POSITION; //頂點位置
        float2 uv  : TEXCOORD0;   //紋理坐標
        float2 uv1 : TEXCOORD1;  //周圍紋理1
        float2 uv2 : TEXCOORD2;  //周圍紋理2
        float2 uv3 : TEXCOORD3;  //周圍紋理3
        float2 uv4 : TEXCOORD4;  //周圍紋理4
    };

    //用到的變量
    sampler2D _MainTex;
    //XX_TexelSize，XX紋理的像素相關大小width，height對應紋理的分辨率，x = 1/width, y = 1/height, z = width, w = height
    float4 _MainTex_TexelSize;
    //模糊半徑
    float _BlurRadius;

    //vertex shader
    v2f_blur vert_blur(appdata_img v)
    {
        v2f_blur o;
        o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
        o.uv = v.texcoord.xy;
        //計算uv上下左右四個點對于blur半徑下的uv坐標
        o.uv1 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2( 1,  1);
        o.uv2 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2(-1,  1);
        o.uv3 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2(-1, -1);
        o.uv4 = v.texcoord.xy + _BlurRadius * _MainTex_TexelSize * float2( 1, -1);

        return o;
    }

    //fragment shader
    fixed4 frag_blur(v2f_blur i) : SV_Target
    {
        fixed4 color = fixed4(0,0,0,0);

        color += tex2D(_MainTex, i.uv );
        color += tex2D(_MainTex, i.uv1);
        color += tex2D(_MainTex, i.uv2);
        color += tex2D(_MainTex, i.uv3);
        color += tex2D(_MainTex, i.uv4);

        //相加取平均，據說shader中乘法比較快
        return color * 0.2;
    }

    ENDCG

    //子著色器
    SubShader
    {
        //pass 0: blur effect
        Pass
        {
            ZTest Always
            Cull Off
            ZWrite Off
            Fog{ Mode Off }

            //直接調用vert_blur和frag_blur
            CGPROGRAM
            #pragma vertex vert_blur
            #pragma fragment frag_blur
            ENDCG
        }
    }
}

C#腳本部分：

using UnityEngine;
using System.Collections;

//編輯狀態下也運行
[ExecuteInEditMode]
//繼承自PostEffectBase
public class SimpleBlurEffect : PostEffectBase
{
    //模糊半徑
    public float BlurRadius = 1.0f;

    void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if (_Material)
        {

            //blur
            _Material.SetFloat("_BlurRadius", BlurRadius);
            Graphics.Blit(source, destination, _Material);

        }
    }
}

注意，此處的PostEffectBase為各種后處理效果的基類，在上一篇文章： Unity Shader-后處理：簡單的顏色調整（亮度，飽和度，對比度）中有該類的完整實現，此處不予貼出代碼。

效果如下圖所示：

原圖效果

blurRadius = 1

blurRadius = 5

從上面的模糊效果我們看到，模糊半徑越大，模糊的效果越明顯。但是！這種效果看起來一點都不舒服，有種近視的趕腳，完全不是平滑的模糊效果，就更不要說進一步的毛玻璃之類的全模糊效果了。

三.均值模糊的改進

既然，一次模糊我們感覺效果不是很盡人意，那么，我們可以嘗試迭代模糊，也就是用上一次模糊的輸出作為下一次模糊的輸入，迭代之后的模糊效果更加明顯。先看一下代碼，這次，我們的shader代碼和上面的一樣，沒有變動，僅僅是修改了腳本，增加了降分辨率和迭代的兩個操作。

using UnityEngine;
using System.Collections;

//編輯狀態下也運行
[ExecuteInEditMode]
//繼承自PostEffectBase
public class SimpleBlurEffect : PostEffectBase
{
    //模糊半徑
    public float BlurRadius = 1.0f;
    //降分辨率
    public int downSample = 2;
    //迭代次數
    public int iteration = 3;

    void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if (_Material)
        {
            //申請RenderTexture，RT的分辨率按照downSample降低
            RenderTexture rt1 = RenderTexture.GetTemporary(source.width >> downSample, source.height >> downSample, 0, source.format);
            RenderTexture rt2 = RenderTexture.GetTemporary(source.width >> downSample, source.height >> downSample, 0, source.format);

            //直接將原圖拷貝到降分辨率的RT上
            Graphics.Blit(source, rt1);

            //進行迭代，一次迭代進行了兩次模糊操作，使用兩張RT交叉處理
            for(int i = 0; i < iteration; i++)
            {
                //用降過分辨率的RT進行模糊處理
                _Material.SetFloat("_BlurRadius", BlurRadius);
                Graphics.Blit(rt1, rt2, _Material);
                Graphics.Blit(rt2, rt1, _Material);
            }

            //將結果拷貝到目標RT
            Graphics.Blit(rt1, destination);

            //釋放申請的兩塊RenderBuffer內容
            RenderTexture.ReleaseTemporary(rt1);
            RenderTexture.ReleaseTemporary(rt2);
        }
    }
}

結果如下：

blurRadius = 1, downSample = 2,  iteration = 3

blurRadius = 1, downSample = 2, iteration = 5

我們看到，通過迭代以及降低分辨率，我們的模糊效果更加明顯了，當?shù)螖?shù)較大時，會有一種毛玻璃的效果。這里，雖然迭代次數增加了，會耗費更多的性能，但是相應地，我們也降低了分辨率，也減少了采樣等計算操作的消耗。

四.RenderTexture介紹

這里，我們通過多次處理，包括降分辨率以及迭代，完成了模糊操作，這里我們需要臨時存儲上一次處理過的中間輸出，所以就需要用渲染中常用的一個概念RenderTexture。

關于RenderTexture,簡要介紹一下，我們在渲染場景時，一般都是直接輸出到幀緩存，然后輸出到屏幕上，然而有的時候，我們并不想直接輸出結果，而是需要對這個渲染的結果進行處理，所以，我們就將渲染的結果輸出到了一張紋理上，也就是RenderTexture，這也是所有后處理的基礎。Unity的RenderTexture還是很好用的，我們不僅僅可以在后處理時使用，還可以通過把攝像機的輸出設置到某個RT上，然后用這張RT作為一些類似鏡子的物體上，就可以實現鏡面效果或者屏幕效果。

不過RenderTexture還是很耗費資源的，一張大的RenderTexture是屏幕分辨率大小的一張圖片，而且是完全不能夠壓縮的，所以當后處理中RenderTexture用得多時，內存消耗很大，在手機，尤其是大屏手機，內存比較小的情況下，后處理疊加時很可能會由于內存耗盡而崩潰。所以，我們在使用RenderTexture時需要慎重考慮。如果效果可以接受，我們就可以考慮降低RenderTexture的分辨率，這樣，輸出的畫面效果可能會打一些折扣，但是性能會有很大的提高。而我們的模糊效果，本身降低分辨率就會導致畫面比較模糊，所以在這里，我們完全可以放心大膽地降低RT的分辨率，既可以提升效果，又可以大大地減少開銷。

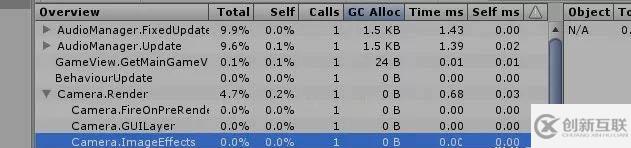

這里還有一點，由于OnRenderImage函數每幀在渲染之前都會調用，之前曾經擔心會不會每一幀在這里申請RT，然后釋放，會不會有很高的GC？經過查找了一些資料，發現Unity這里是進行過處理的，RenderTexture是之前申請好的一塊內存區域，我們可以直接使用，而不需要考慮GC的問題，正如這兩個函數的名字一樣，RenderTexture.GetTemporary和RenderTexture.ReleaseTemporary一樣。并且，本人親測，使用Profile掛了一下這個腳本，發現的確沒有GC：
