正文

網絡模型

為了使得多種設備能通過網絡相互通信，和為了解決各種不同設備在網絡互聯中的兼容性問題，國際標標準化組織制定了開放式系統互聯通信參考模型（open System Interconnection Reference Model），也就是 OSI 網絡模型，該模型主要有 7 層，分別是應用層、表示層、會話層、傳輸層、網絡層、數據鏈路層以及物理層。

每一層負責的職能都不同，如下：

•  應用層，負責給應用程序提供統一的接口；

•  表示層，負責把數據轉換成兼容另一個系統能識別的格式；

•  會話層，負責建立、管理和終止表示層實體之間的通信會話；

•  傳輸層，負責端到端的數據傳輸；

•  網絡層，負責數據的路由、轉發、分片；

•  數據鏈路層，負責數據的封幀和差錯檢測，以及 MAC 尋址；

•  物理層，負責在物理網絡中傳輸數據幀；

由于 OSI 模型實在太復雜，提出的也只是概念理論上的分層，并沒有提供具體的實現方案。事實上，我們比較常見，也比較實用的是四層模型，即 TCP/IP 網絡模型，Linux 系統正是按照這套網絡模型來實現網絡協議棧的。

TCP/IP 網絡模型共有 4 層，分別是應用層、傳輸層、網絡層和網絡接口層，每一層負責的職能如下：

•  應用層，負責向用戶提供一組應用程序，比如 HTTP、DNS、FTP 等;

•  傳輸層，負責端到端的通信，比如 TCP、UDP 等；

•  網絡層，負責網絡包的封裝、分片、路由、轉發，比如 IP、ICMP 等；

•  網絡接口層，負責網絡包在物理網絡中的傳輸，比如網絡包的封幀、 MAC 尋址、差錯檢測，以及通過網卡傳輸網絡幀等；

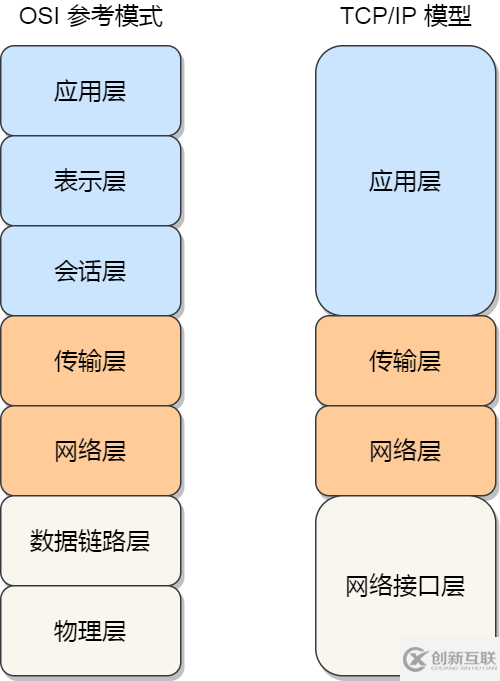

TCP/IP 網絡模型相比 OSI 網絡模型簡化了不少，也更加易記，它們之間的關系如下圖：

不過，我們常說的七層和四層負載均衡，是用 OSI 網絡模型來描述的，七層對應的是應用層，四層對應的是傳輸層。

Linux 網絡協議棧

我們可以把自己的身體比作應用層中的數據，打底衣服比作傳輸層中的 TCP 頭，外套比作網絡層中 IP 頭，帽子和鞋子分別比作網絡接口層的幀頭和幀尾。

在冬天這個季節，當我們要從家里出去玩的時候，自然要先穿個打底衣服，再套上保暖外套，最后穿上帽子和鞋子才出門，這個過程就好像我們把 TCP 協議通信的網絡包發出去的時候，會把應用層的數據按照網絡協議棧層層封裝和處理。

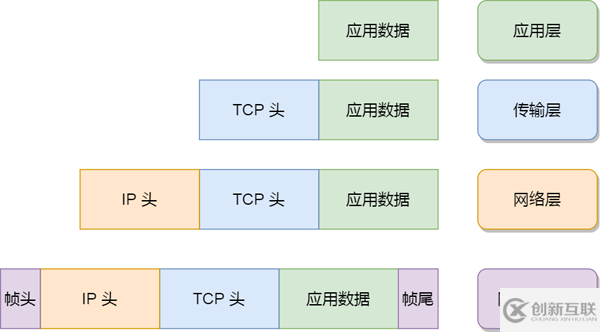

你從下面這張圖可以看到，應用層數據在每一層的封裝格式。

其中：

•  傳輸層，給應用數據前面增加了 TCP  頭；

•  網絡層，給 TCP 數據包前面增加了 IP  頭；

•  網絡接口層，給 IP 數據包前后分別增加了幀頭和幀尾；

這些新增和頭部和尾部，都有各自的作用，也都是按照特定的協議格式填充，這每一層都增加了各自的協議頭，那自然網絡包的大小就增大了，但物理鏈路并不能傳輸任意大小的數據包，所以在以太網中，規定了最大傳輸單元（MTU）是 1500 字節，也就是規定了單次傳輸?shù)淖畲?IP 包大小。

當網絡包超過 MTU 的大小，就會在網絡層分片，以確保分片后的 IP 包不會超過 MTU 大小，如果 MTU 越小，需要的分包就越多，那么網絡吞吐能力就越差，相反的，如果 MTU 越大，需要的分包就越小，那么網絡吞吐能力就越好。

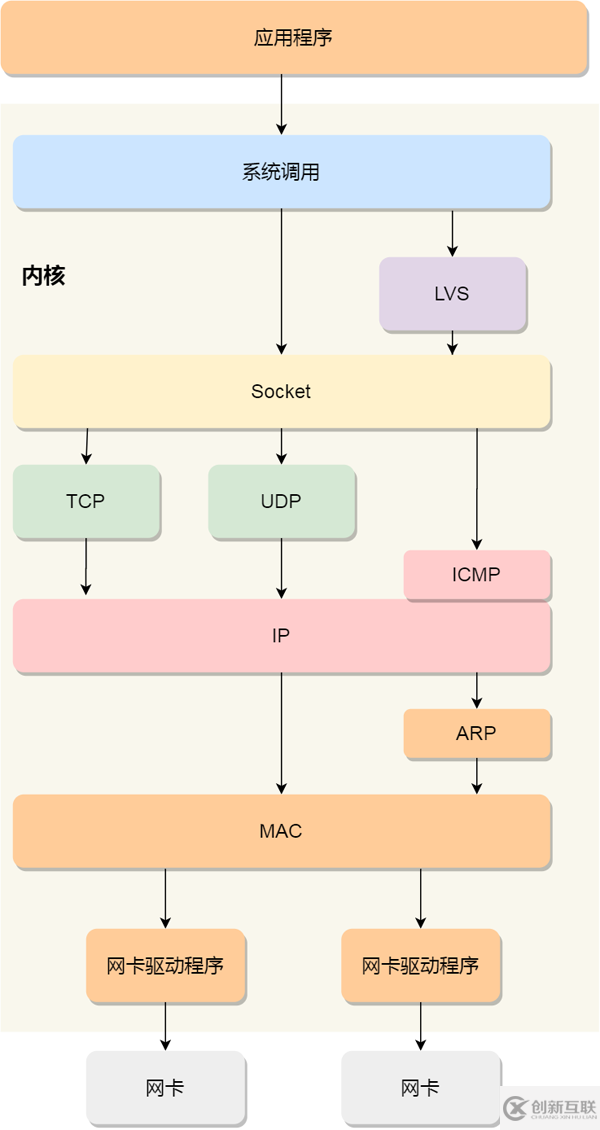

知道了 TCP/IP 網絡模型，以及網絡包的封裝原理后，那么 Linux 網絡協議棧的樣子，你想必猜到了大概，它其實就類似于 TCP/IP 的四層結構：

從上圖的的網絡協議棧，你可以看到：

•  應用程序需要通過系統調用，來跟 Socket 層進行數據交互；

•  Socket 層的下面就是傳輸層、網絡層和網絡接口層；

•  最下面的一層，則是網卡驅動程序和硬件網卡設備；

Linux 接收網絡包的流程

網卡是計算機里的一個硬件，專門負責接收和發送網絡包，當網卡接收到一個網絡包后，會通過 DMA 技術，將網絡包放入到 Ring Buffer，這個是一個環形緩沖區，該緩沖區在內核內存中的網卡驅動里。

那接收到網絡包后，應該怎么告訴操作系統這個網絡包已經到達了呢？

最簡單的一種方式就是觸發中斷，也就是每當網卡收到一個網絡包，就觸發一個中斷告訴操作系統。

但是，這存在一個問題，在高性能網絡場景下，網絡包的數量會非常多，那么就會觸發非常多的中斷，要知道當 CPU  收到了中斷，就會停下手里的事情，而去處理這些網絡包，處理完畢后，才會回去繼續其他事情，那么頻繁地觸發中斷，則會導致 CPU 一直沒玩沒了的處理中斷，而導致其他任務可能無法繼續前進，從而影響系統的整體效率。

所以為了解決頻繁中斷帶來的性能開銷，Linux 內核在 2.6 版本中引入了 NAPI 機制，它是混合「中斷和輪詢」的方式來接收網絡包，它的核心概念就是不采用中斷的方式讀取數據，而是首先采用中斷喚醒數據接收的服務程序，然后 poll 的方法來輪詢數據。

比如，當有網絡包到達時，網卡發起硬件中斷，于是會執行網卡硬件中斷處理函數，中斷處理函數處理完需要「暫時屏蔽中斷」，然后喚醒「軟中斷」來輪詢處理數據，直到?jīng)]有新數據時才恢復中斷，這樣一次中斷處理多個網絡包，于是就可以降低網卡中斷帶來的性能開銷。

那軟中斷是怎么處理網絡包的呢？它會從 Ring Buffer 中拷貝數據到內核 struct sk_buff 緩沖區中，從而可以作為一個網絡包交給網絡協議棧進行逐層處理。

首先，會先進入到網絡接口層，在這一層會檢查報文的合法性，如果不合法則丟棄，合法則會找出該網絡包的上層協議的類型，比如是 IPv4，還是 IPv6，接著再去掉幀頭和幀尾，然后交給網絡層。

到了網絡層，則取出 IP 包，判斷網絡包下一步的走向，比如是交給上層處理還是轉發出去。當確認這個網絡包要發送給本機后，就會從 IP 頭里看看上一層協議的類型是 TCP 還是 UDP，接著去掉 IP 頭，然后交給傳輸層。

傳輸層取出 TCP 頭或 UDP 頭，根據四元組「源 IP、源端口、目的 IP、目的端口」 作為標識，找出對應的 Socket，并把數據拷貝到 Socket 的接收緩沖區。

最后，應用層程序調用 Socket 接口，從內核的 Socket 接收緩沖區讀取新到來的數據到應用層。

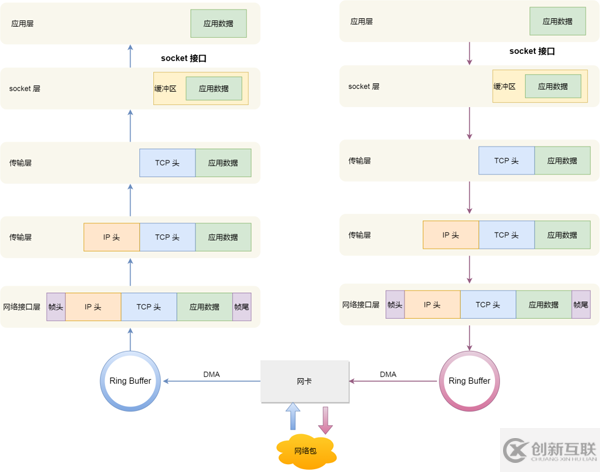

至此，一個網絡包的接收過程就已經結束了，你也可以從下圖左邊部分看到網絡包接收的流程，右邊部分剛好反過來，它是網絡包發送的流程。

Linux 發送網絡包的流程

如上圖的有半部分，發送網絡包的流程正好和接收流程相反。

首先，應用程序會調用 Socket 發送數據包的接口，由于這個是系統調用，所以會從用戶態陷入到內核態中的 Socket 層，Socket 層會將應用層數據拷貝到 Socket 發送緩沖區中。

接下來，網絡協議棧從 Socket 發送緩沖區中取出數據包，并按照 TCP/IP 協議棧從上到下逐層處理。

如果使用的是 TCP 傳輸協議發送數據，那么會在傳輸層增加 TCP 包頭，然后交給網絡層，網絡層會給數據包增加 IP 包，然后通過查詢路由表確認下一跳的 IP，并按照 MTU 大小進行分片。

分片后的網絡包，就會被送到網絡接口層，在這里會通過 ARP 協議獲得下一跳的 MAC 地址，然后增加幀頭和幀尾，放到發包隊列中。

這一些準備好后，會觸發軟中斷告訴網卡驅動程序，這里有新的網絡包需要發送，最后驅動程序通過 DMA，從發包隊列中讀取網絡包，將其放入到硬件網卡的隊列中，隨后物理網卡再將它發送出去。
