跟著技巧的開展，工業上還有 RS232 串口通訊的少量運用，然則貿易技巧的使用上，曾經漸漸的運用 USB 轉 UART 技巧代替了 RS232 串口，絕大多半筆記本電腦曾經沒有串口這個器械了，那我們要完成單片機和電腦之間的通訊該怎樣辦呢？
我們只需求在電路上添加一個 USB 轉串口芯片，就可以勝利完成 USB 通訊協定和規范UART 串行通訊協定的轉換，在我們的開辟板上，我們運用的是 CH340T 這個芯片，如圖 11-5所示。

成都創新互聯服務項目包括潁泉網站建設、潁泉網站制作、潁泉網頁制作以及潁泉網絡營銷策劃等。多年來，我們專注于互聯網行業，利用自身積累的技術優勢、行業經驗、深度合作伙伴關系等，向廣大中小型企業、政府機構等提供互聯網行業的解決方案，潁泉網站推廣取得了明顯的社會效益與經濟效益。目前，我們服務的客戶以成都為中心已經輻射到潁泉省份的部分城市，未來相信會繼續擴大服務區域并繼續獲得客戶的支持與信任！

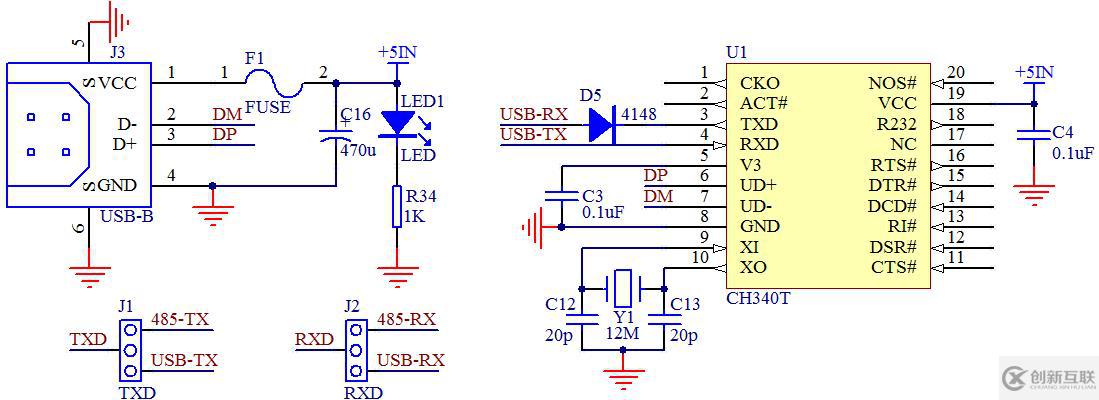

圖 11-5  USB 轉串口電路

圖中左下方 J1 和 J2 是兩個跳線的組合，人人可以在我們板子左下方的地位找到，我們需求用跳線帽把兩頭和下邊的針短接在一同。右側的 CH340T 這個電路很復雜，把電源、晶振接好后，6 腳和 7 腳的 DP 和 DM 辨別接 USB 口的 2 個數據引腳上去，3 腳和 4 腳經過跳線接到了我們單片機的 TXD 和 RXD 上去。
CH340T 的電路里 3 腳地位加了個 4148 的二極管，是一個小技能。由于 STC89C52 這個單片機下載程序時需求冷啟動，就是先點下載后上電，上電霎時單片時機先檢測需求不需求下載程序。固然單片機的 VCC 是由開關來掌握，然則因?yàn)?CH340T 的 3 腳是輸入引腳，假如沒有此二極管，開關后級單片機在斷電的狀況下，CH340T 的 3 腳和單片機的 P3.0（即 RXD）引腳連在一同，有電流會經過這個引腳流入后級電路而且給后級的電容充電，形成后級有必定幅度的電壓，這個電壓值固然只要兩三伏閣下，然則能夠會影響到正常的冷啟動。加了二極管后，一方面不影響通訊，別的一個方面還可以消弭這種不良影響。這個中央可以臨時作為理解，人人假如本人做這類電路，可以參考一下。
